【山口県版】区画線工事のCAD図面（電子納品）実務ガイド｜平成28年3月（2016-03） 対応

はじめに：山口県で区画線工事のCAD図面が必要になる場面

区画線工事を山口県で発注・受注する際、CAD図面（電子納品）の提出ルールはどうなっているのか。本記事では山口県の電子納品ガイドラインの最新情報、CAD図面の提出形式（SXF P21）、山口県内の道路区分別の義務化マトリクス、主要発注機関、地域特性まで、cad-line.jpが整理する。

区画線工事のCAD図面（DXF/SXF）製作を全国対応で外注したい方、山口県内の発注機関への提出仕様を確認したい方、自社内のCADオペレーター育成のために基準を知りたい方に向けた実務ガイドです。

山口県（中国地方）は、本州最西端の県土で、瀬戸内海側（周南・徳山・下関）と日本海側（萩・長門）で地理が異なる。山陽自動車道・中国自動車道沿線および関門エリアの発注が中心。このため区画線工事のCAD図面製作にあたっては、山口県固有の地理・気象条件と、山口県が定める電子納品ガイドラインの双方を踏まえる必要があります。

山口県の電子納品ガイドライン概要

山口県の電子納品ガイドラインは、上記の正式名称で公開されています。

CAD図面の提出形式（SXF P21）と作成基準

区画線工事のCAD図面は、国土交通省の「CAD製図基準」に基づき、原則として SXF (P21) 形式での納品が求められます。SXF (P21) は ISO 10303 STEP/AP202 規格に準拠した国際標準形式で、長期保存性とCADソフト間の互換性を持っています。

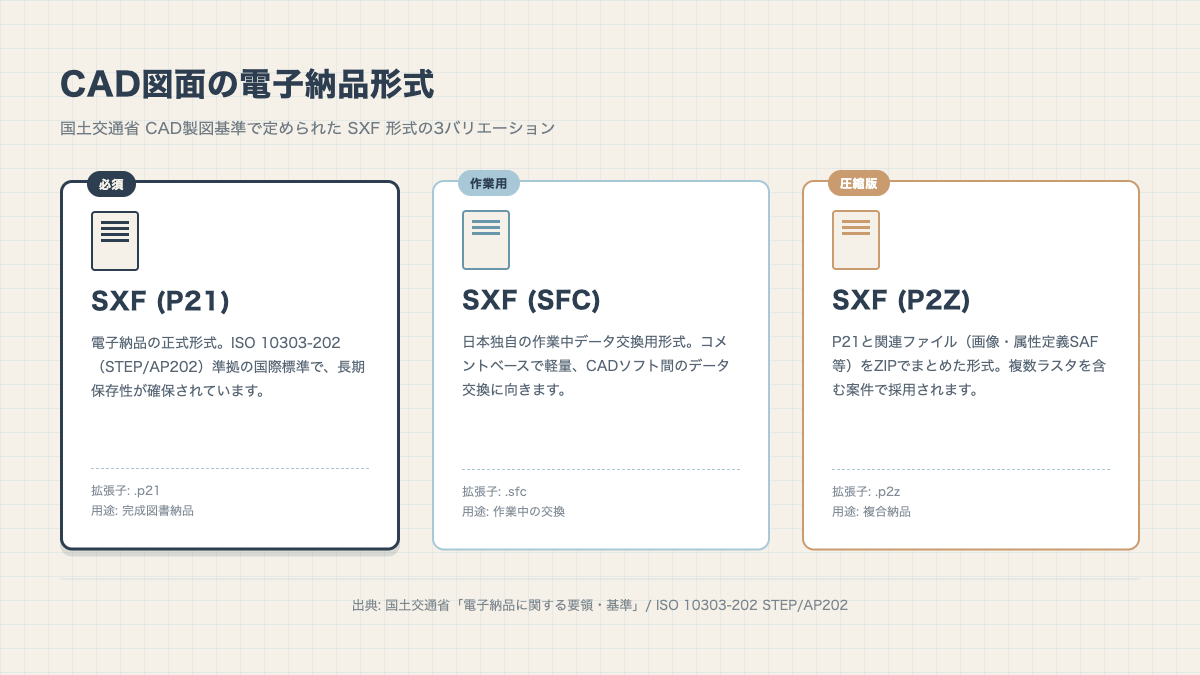

• SXF (P21) — 電子納品の正式形式（ISO国際標準準拠）
• SXF (SFC) — 作業中データ交換用（日本独自・納品形式としては非推奨）
• SXF (P2Z) — P21の圧縮版（規定により採用）
• DWG / DXF は CAD独自形式のため、電子納品の正式形式としては非標準

山口県の発注案件においても、SXF (P21) 形式が基本です。バージョン（Ver3.x or Ver2.0）の指定や、レイヤ命名規則・フォルダ構成については、案件ごとの発注書および山口県の電子納品運用ガイドライン最新版で確認が必要です。

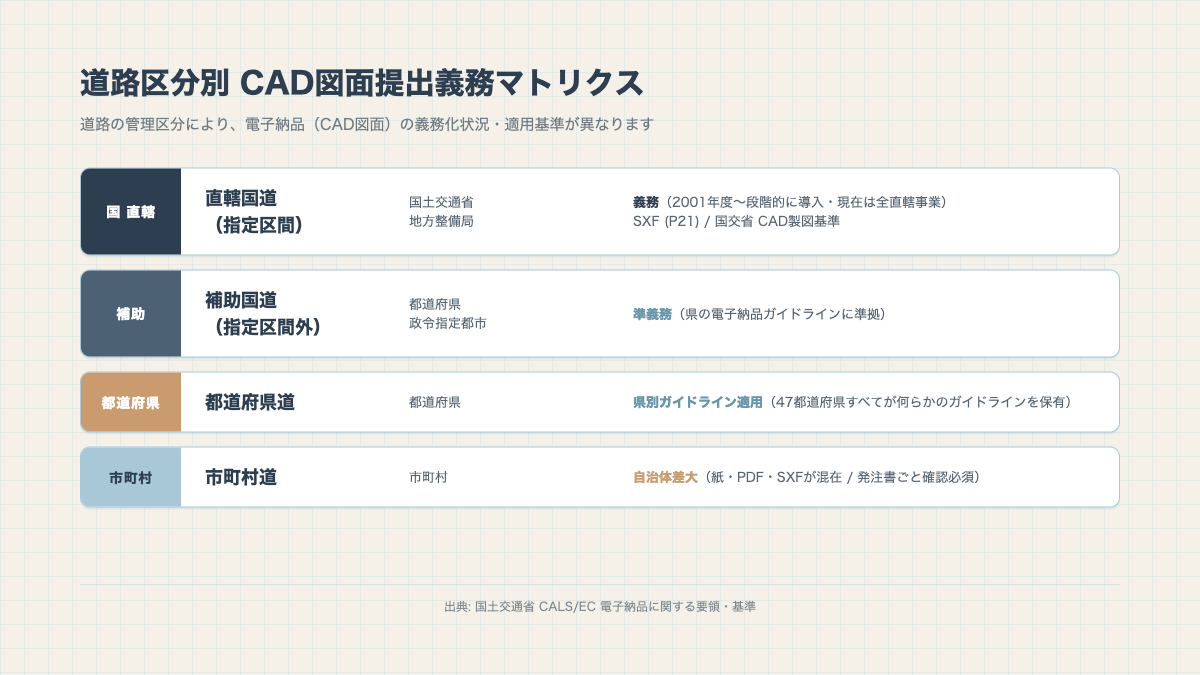

道路区分別の義務化マトリクス（山口県内）

市町村道案件については、山口県内の市町村ごとに電子納品の採用状況が異なります。発注書に電子納品要領の指定がない場合でも、納品形式（紙・PDF・CAD）について発注機関に都度確認することを推奨します。

山口県内の主要発注機関一覧

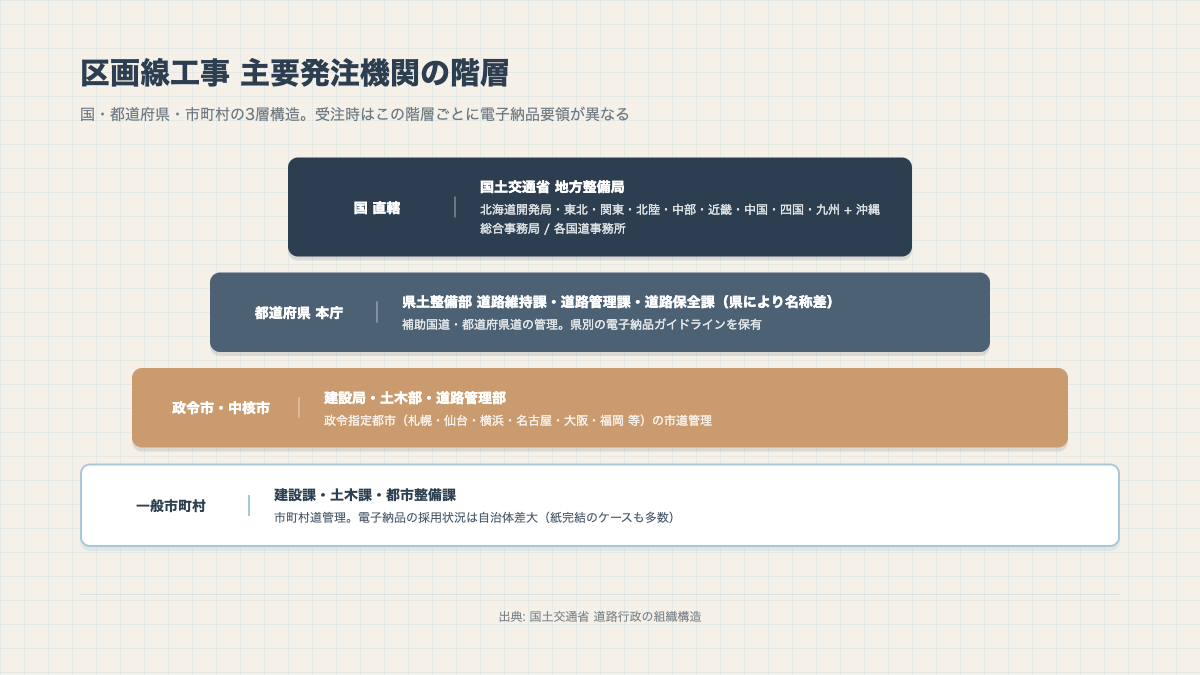

山口県内で区画線工事のCAD図面提出が発生する主要発注機関は以下のとおりです。

• 山口県土木建築部道路整備課・道路建設課
• 国土交通省 中国地方整備局 山口河川国道事務所・宇部・下関国道事務所・徳山河川国道事務所
• 山口市都市整備部
• 下関市建設部
• 宇部市土木建築部
• 周南市建設部

中国地方は広島・岡山に発注が集中。山陰側は中山間地域案件が多い。

山口県の地理・気象特性が区画線工事に与える影響

気象特性：温暖地・地域差あり

瀬戸内海側は温暖で施工制約少なめ。日本海側（鳥取・島根）は冬期積雪あり。山間部の中山間地域は降雪・凍結による施工制約がある。

地理特性

本州最西端の県土で、瀬戸内海側（周南・徳山・下関）と日本海側（萩・長門）で地理が異なる。山陽自動車道・中国自動車道沿線および関門エリアの発注が中心。このため、区画線CAD図面の作成にあたっては、山口県内の道路構造や周辺環境を踏まえた図面化が求められる場面があります。

山口県でCAD図面外注を依頼する際のチェックポイント

1. 発注機関の確認: 山口県本庁か、出先事務所か、市町村か。電子納品要領は発注機関ごとに異なる。
2. 適用ガイドライン: 山口県CALS/EC運用ガイドライン（平成28年3月（2016-03））の最新版を確認。
3. CAD形式の確認: SXF (P21) ／ Ver3.x or Ver2.0 の指定。
4. レイヤ命名規則: 国土交通省CAD製図基準準拠か、山口県独自命名か。
5. フォルダ構成: DRAWINGF / DRAWINGS のサブフォルダ構成および属性XML必須項目。
6. 事前協議の有無: 受発注者間の事前協議が必須の県もあります。
7. 電子成果品チェック: 県指定の電子納品チェックシステムの有無。
8. 提出期限と修正対応: 提出後の差し戻しに備えた修正余裕の確保。

県土整備部の電子納品担当窓口に最新版ガイドラインPDFを確認すること。

よくある質問（FAQ）

Q1: 山口県でCAD図面なしでも区画線工事を受注できますか？

市町村道の小規模単独工事では、紙またはPDFで完結するケースもあります。ただし、山口県発注案件・補助国道案件・直轄国道案件はCAD図面（SXF P21形式）の提出が原則です。

Q2: SXF (P21) 形式での出力ができないCADソフトしか持っていません。どうすればよいですか？

市販CADソフトの多くはSXF (P21) 形式の入出力に対応していますが、未対応ソフトの場合はSXF変換ツール（OCF認定ソフト等）の利用、またはCAD図面製作専門業者への外注を検討してください。cad-line.jp は山口県の電子納品ガイドラインに対応したCAD図面製作を承っています。

Q3: 山口県の電子納品ガイドラインはどこで入手できますか？

山口県公式サイト（https://www.pref.yamaguchi.lg.jp/cms/a18000/cals_ec/）からPDFがダウンロード可能です。最新改定版（平成28年3月（2016-03））を必ず確認してください。

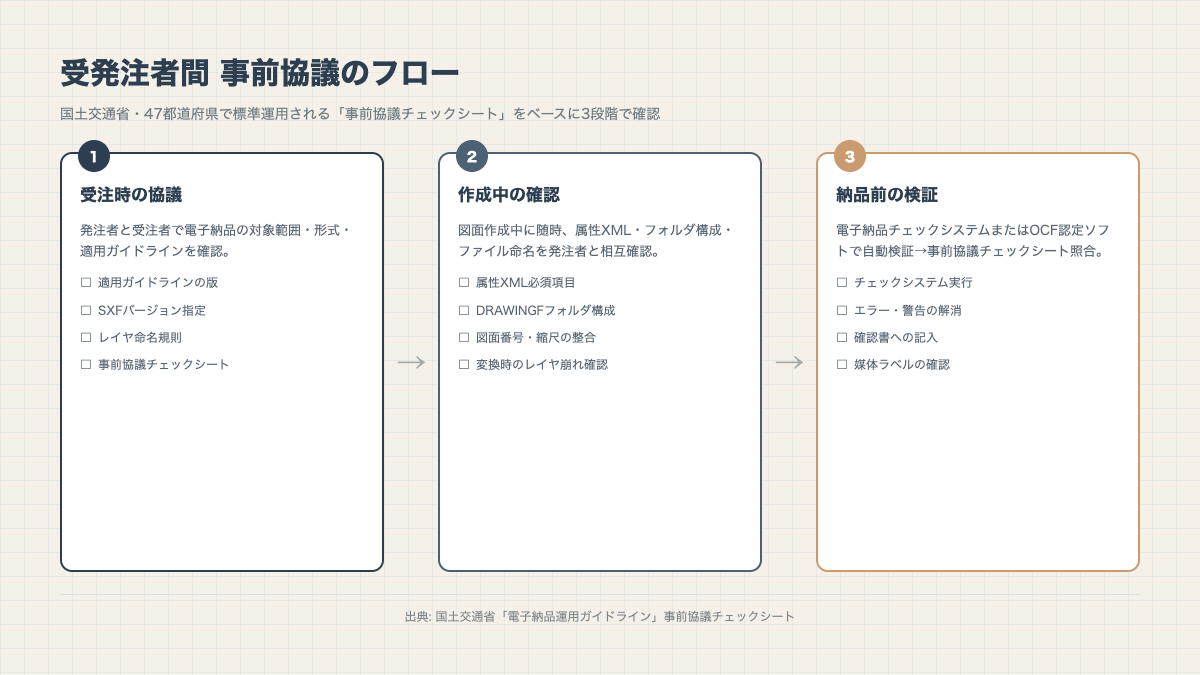

Q4: 受発注者間の事前協議とは何ですか？

電子納品の運用にあたって、発注者と受注者が事前に納品形式・レイヤ構成・属性情報の取り扱いを確認する打合せのことです。一部の県（佐賀県等）では事前協議が公式に規定されています。山口県の運用については最新版ガイドラインで確認してください。

区画線CAD図面の品質チェックポイント（実務観点）

山口県に限らず、電子納品におけるCAD図面の差し戻しは、以下のような技術的不備が原因となるケースが多くあります。受注前・納品前のセルフチェックに活用してください。

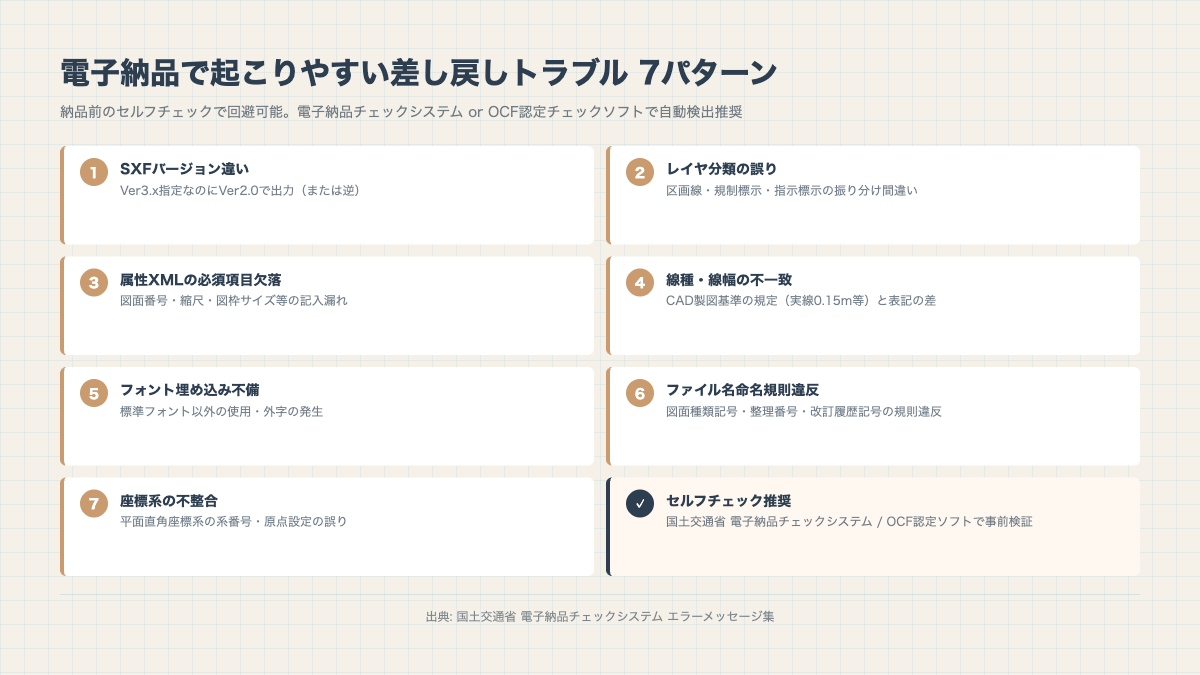

• レイヤ分類の誤り：路面標示の種別（区画線・規制標示・指示標示・文字標示）ごとに正しいレイヤに分類されているか
• 線種・線幅の規格不一致：実線0.15m、破線などの線幅指定が国交省CAD製図基準に準拠しているか
• 図面属性XMLの必須項目欠落：図面番号・図面種別・縮尺・図枠サイズ等の属性記入漏れ
• SXFバージョンの誤り：Ver3.x指定なのにVer2.0で出力している、またはその逆
• 文字フォントの埋め込み不備：標準フォント以外の文字が外字で出力されている
• 座標系の不整合：平面直角座標系の系番号や原点設定の誤り
• ファイル名命名規則違反：図面種類記号・整理番号・改訂履歴記号の規則違反

山口県の発注案件においても、これらの基本チェックは共通して有効です。差し戻しは納期遅延と再作業コストの両方を発生させるため、納品前の電子成果品チェック（県指定チェッカーまたはOCF認定チェックソフト）の実施を強く推奨します。

山口県における区画線工事の実務的な留意点

本州最西端の県土で、瀬戸内海側（周南・徳山・下関）と日本海側（萩・長門）で地理が異なる。山陽自動車道・中国自動車道沿線および関門エリアの発注が中心。このため、山口県内の区画線工事案件では、図面化にあたって以下のような実務的配慮が求められる場面があります。

• 道路幅員の表記精度：山口県内の道路は規格化された幹線から狭隘な生活道路まで多様。CAD図面上では実測寸法を正確に反映する必要があります
• 付帯施設との整合：横断歩道・停止線・矢印・文字標示など、区画線以外の路面標示との位置関係の整合性
• 既存標示の引継ぎ：再施工案件では既存標示の撤去・更新箇所と新設箇所の明確化
• 施工順序の明示：山口県発注案件では、施工計画書とCAD図面の整合（施工順序・交通規制計画との連動）が重視される傾向

瀬戸内海側は温暖で施工制約少なめ。日本海側（鳥取・島根）は冬期積雪あり。山間部の中山間地域は降雪・凍結による施工制約がある。この気象特性は工程計画にも影響するため、CAD図面作成時点で施工時期の制約を踏まえた図面構成（複数回に分けた段階施工の図示等）が必要になる場合があります。

cad-line.jp の山口県対応について

cad-line.jp は、全国47都道府県の電子納品ガイドラインに対応した区画線CAD図面製作サービスです。山口県発注案件・直轄国道案件・補助国道案件・市町村案件のいずれにも対応します。

山口県内の発注機関仕様に応じたSXF (P21) 形式の図面作成、レイヤ命名規則の調整、属性情報XML作成、電子成果品の事前チェックまで一貫して対応可能です。施工業者様の人手不足・CADオペレーター確保困難・繁忙期の図面作成業務逼迫といった課題に対し、必要なときに必要な分だけ外注できる柔軟な体制でサポートします。

山口県での区画線工事案件のCAD図面外注をお考えの方、見積依頼・サンプル図面の確認をご希望の方は、お気軽にお問い合わせください。山口県の電子納品ガイドライン（平成28年3月（2016-03））に準拠したサンプル図面のご提示も可能です。
