建設業界では人手不足や技術継承の問題が深刻化しており、区画線工事も例外ではありません。国土交通省の調査によると、建設業の就業者数は1997年のピーク時685万人から2024年には479万人へと約30%減少しています。この記事では、区画線工事の現場で実際に活用されているデジタル技術と、導入によって得られる具体的な効果を解説します。

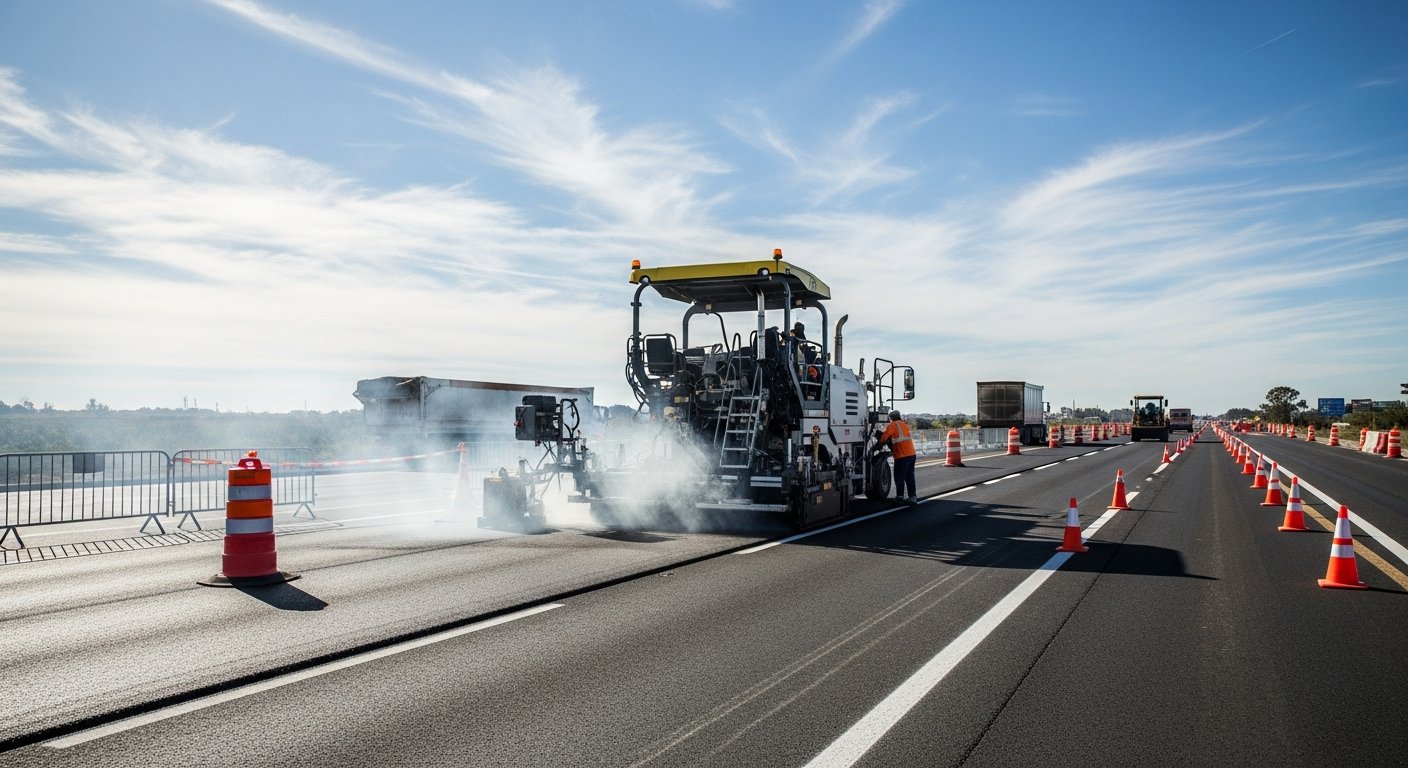

建設DXの現状と区画線業界の位置づけ

建設業全体のDX推進率は年々上昇しており、日本建設業連合会の2024年度調査では、大手ゼネコンの87%が何らかのデジタルツールを導入済みと回答しています。一方、区画線工事を含む専門工事業者のデジタル化率は約35%にとどまっており、業界全体と比較して大きな遅れが見られます。

区画線工事業界のDXが遅れている主な理由は3つあります。第一に、1件あたりの工事規模が比較的小さく（平均50〜300万円）、大規模なシステム投資が見合わないという認識があること。第二に、熟練職人の経験と勘に依存した業務プロセスが根強く残っていること。第三に、業界特有のCAD図面（JWW形式など）に対応したデジタルツールが少ないことです。

しかし、この遅れは裏を返せば「デジタル化による伸びしろが大きい」ことを意味します。先行してデジタル化に取り組んだ区画線業者の中には、図面作成時間を従来の3分の1に短縮し、年間の受注件数を1.5倍に増やした事例も出てきています。

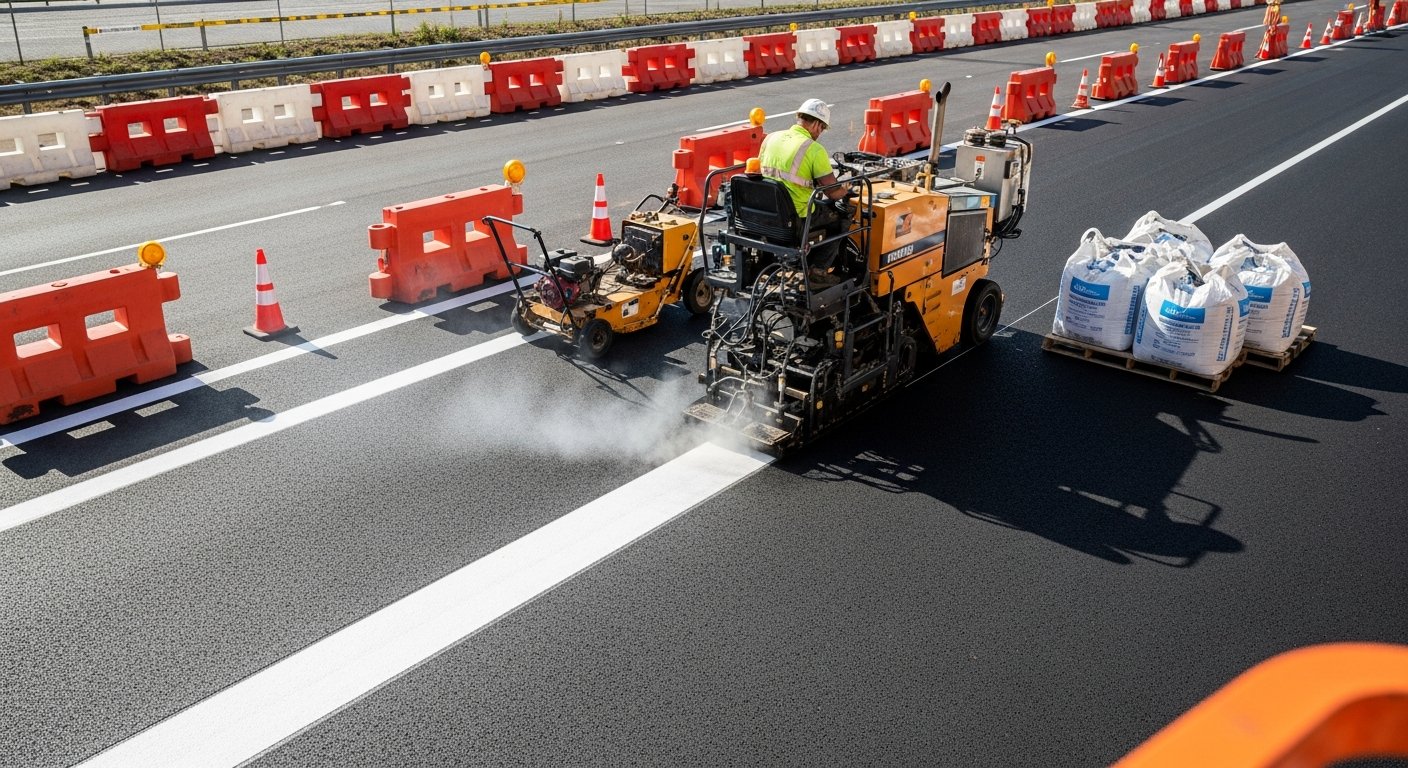

DX推進で解決できる区画線業界の3つの課題

区画線工事業界が抱える課題は多岐にわたりますが、デジタル技術によって解決可能な主要課題を3つに整理します。

課題1：図面作成の属人化と非効率

従来の区画線図面作成は、ベテラン担当者が1枚ずつ手作業で作成するのが一般的です。駐車場1面あたりの図面作成に平均4〜6時間を要し、担当者が不在の場合は工事のスケジュール自体が止まるリスクがあります。パラメトリック設計を採用したCADシステムを導入すれば、駐車台数・区画寸法・通路幅などの数値を入力するだけで、規格に準拠した図面を30分〜1時間で生成できます。

課題2：現場情報の散在と共有不足

多くの区画線業者では、見積書はExcel、図面は紙またはローカルPC、施工写真はスマートフォン、と情報が分散しています。過去の施工実績を検索するのに30分以上かかったり、同じ顧客からのリピート案件で以前の図面が見つからず一から作り直したりするケースが頻繁に発生しています。クラウドベースの案件管理システムを導入することで、案件ごとに図面・見積・写真・施工記録を一元管理でき、検索時間をほぼゼロにできます。

課題3：積算精度のばらつき

区画線工事の積算は、塗料の使用量、施工面積、ラインの総延長距離などを正確に算出する必要があります。手計算では10〜15%程度の誤差が生じることが珍しくなく、これが利益率の低下や追加コストの発生につながります。デジタル積算システムを使えば、CAD図面データから自動で数量を算出でき、誤差を2%以内に抑えることが可能です。

図面管理・積算・施工記録のデジタル化手順

区画線工事のデジタル化は、一度にすべてを変える必要はありません。以下の3ステップで段階的に進めるのが現実的です。

ステップ1：図面のデジタル管理（導入期間：1〜2週間）

まずは既存の紙図面をスキャンしてPDF化し、クラウドストレージ（Google DriveやDropbox Business）に案件名・日付・顧客名でフォルダ分けして格納します。新規図面はCADソフト（JW-CADやAutoCAD LT）で作成し、DXF形式で保存するルールを決めます。この段階だけで、図面の検索時間が平均30分から2分以下に短縮できます。

ステップ2：積算のシステム化（導入期間：2〜4週間）

Excelの積算テンプレートを標準化し、単価マスタと数量入力を分離します。CADデータから線の総延長や塗布面積を自動取得できる仕組みを構築すれば、積算作業を従来の2時間から30分に短縮できます。塗料のm2あたり使用量（一般的な常温式ペイントで0.4〜0.6kg/m2）などの標準値をマスタ化しておくことで、見積もりの精度と速度が同時に向上します。

ステップ3：施工記録のデジタル化（導入期間：1〜2週間）

施工前・施工中・施工後の写真をスマートフォンで撮影し、専用アプリまたはクラウドに自動アップロードする仕組みを導入します。GPS情報と撮影日時が自動記録されるため、報告書作成の手間が大幅に減ります。国土交通省の電子納品基準に沿ったフォルダ構成にしておけば、公共工事の納品もスムーズです。

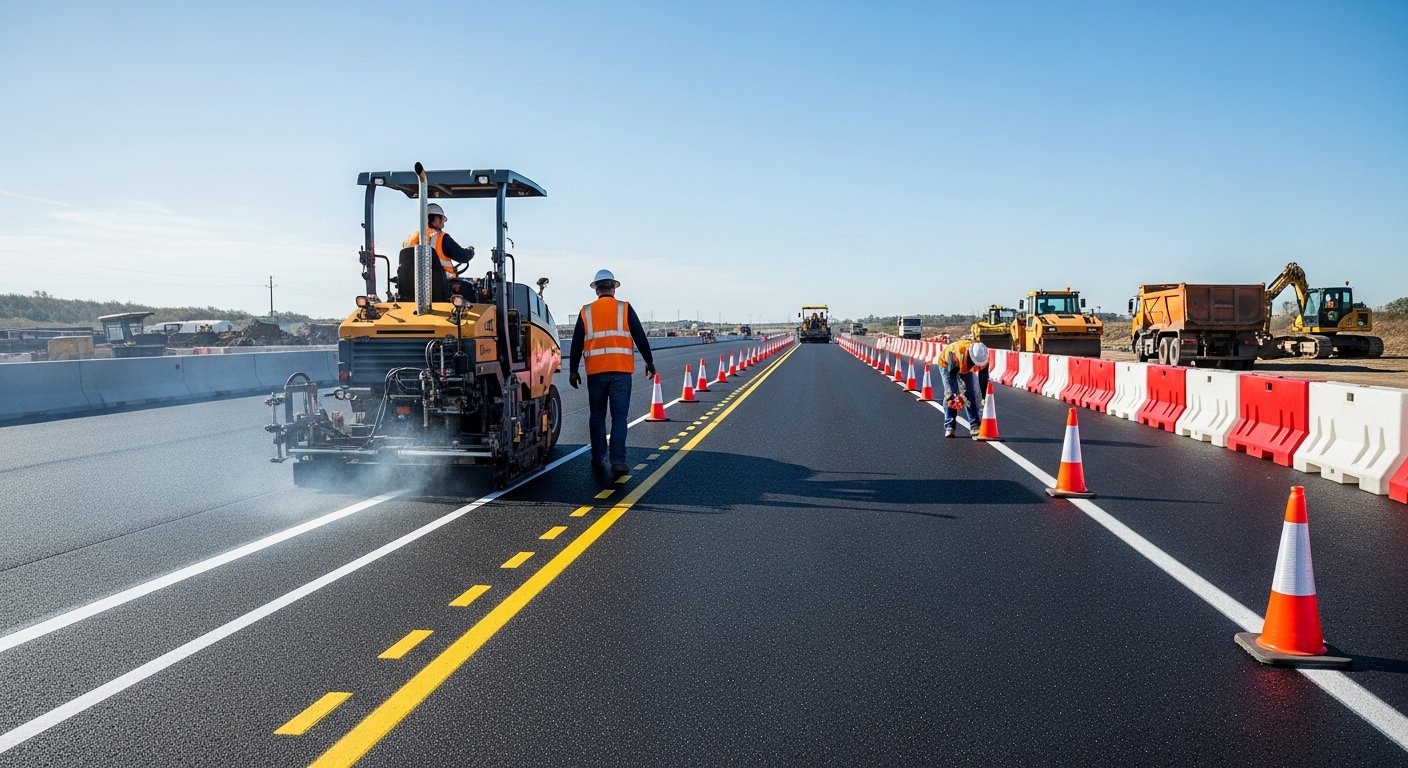

DX導入のコストと投資対効果

「デジタル化にはお金がかかる」というイメージがありますが、区画線工事のDXは比較的低コストで始められます。以下に、従業員5〜10名規模の区画線業者を想定した具体的なコスト試算を示します。

初期投資の目安

CADソフト（JW-CAD）：無料（フリーソフト）
クラウドストレージ（Google Workspace Business）：月額1,360円/ユーザー
施工写真管理アプリ：月額5,000〜15,000円
タブレット端末（現場用）：1台あたり40,000〜60,000円
CAD図面外注（専門サービス利用時）：1枚あたり5,000〜30,000円

投資回収の試算

月間20件の案件を処理する区画線業者の場合、図面作成の効率化だけで月あたり約40時間の工数削減が見込めます。技術者の時間単価を3,500円として計算すると、月額14万円分の工数削減効果があります。クラウドツールの月額コスト（約2〜3万円）を差し引いても、月額11万円以上のコストメリットが得られる計算です。

さらに、積算精度の向上による利益率の改善（平均2〜3%アップ）、図面作成の待ち時間解消による受注機会の増加、ペーパーレス化による印刷・保管コストの削減（年間5〜10万円）なども加味すると、投資回収期間は3〜6ヶ月が目安です。

区画線工事で使えるデジタルツール比較

区画線工事の現場で実際に使われている主要なデジタルツールを、用途別に整理します。

CAD・図面作成

JW-CAD：無料で使える国産CAD。区画線業界での普及率が最も高く、JWW形式の図面共有が容易。操作に慣れるまで2〜3週間が目安
AutoCAD LT：年額約7万円。DXF/DWG形式に対応し、大手ゼネコンとの図面受け渡しがスムーズ
パラメトリック設計サービス：数値入力だけで規格準拠の区画線図面を自動生成。図面1枚あたりの作成時間を最大80%短縮

施工管理・写真管理

蔵衛門：建設業向け写真管理の定番。電子黒板機能で撮影と記録を同時にこなせる。月額3,000円〜
ANDPAD：施工管理プラットフォーム。図面共有・工程管理・チャットを一元化。月額10,000円〜
Photoruction：写真の自動整理と報告書生成に強み。公共工事の電子納品にも対応

積算・見積

ATLUS REAL：建設業向け積算ソフト。官公庁単価データベースを内蔵
Excel + マクロ：自社の単価体系に合わせたカスタマイズが容易。初期コストゼロで始められる

ツール選定のポイントは、「現場の担当者が無理なく使えるか」という点です。高機能なシステムでも、現場で使われなければ意味がありません。まずは1〜2つのツールから小さく始めて、効果を確認しながら拡張していくアプローチが成功率の高い方法です。

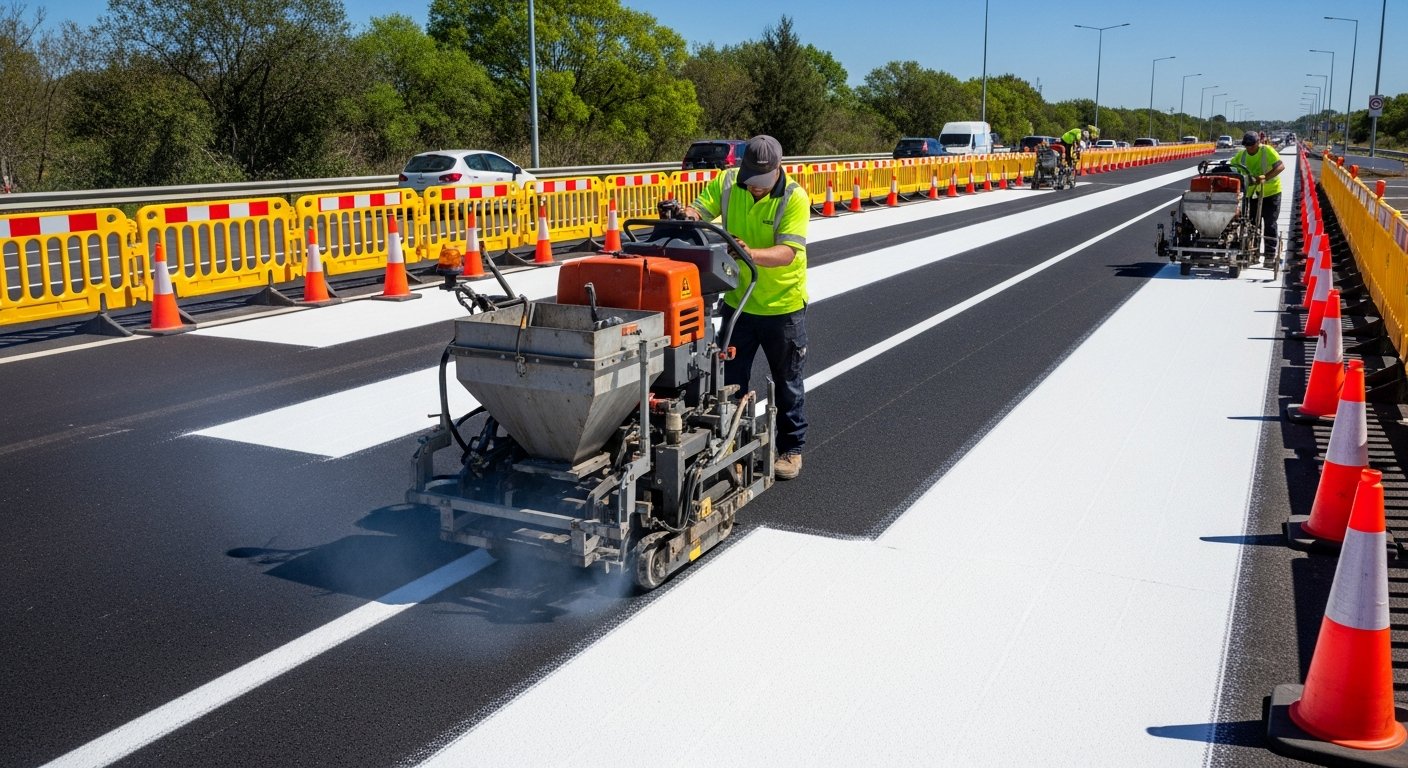

中小区画線業者のDX成功パターン

従業員10名以下の中小区画線業者がDXに成功しているケースには、共通するパターンがあります。

パターン1：図面作成の外注化から始める

社内にCADオペレーターを雇用せず、図面作成を専門サービスに外注する方法です。固定人件費（CADオペレーター1名で年間400〜500万円）を変動費化できるため、月間の案件数に波がある中小業者にとってリスクが小さい選択肢です。1枚5,000円で外注した場合、月20枚でも10万円。年間120万円で、フルタイム雇用の約4分の1のコストで済みます。

パターン2：既存ツールの組み合わせで低コスト化

JW-CAD（無料）+ Google Workspace（月額1,360円/人）+ LINE WORKS（月額450円/人）の組み合わせで、月額1万円以下のコストでデジタル化の基盤を構築できます。専用システムを導入する前に、まずこの組み合わせで運用を回し、本当に必要な機能を見極めてから追加投資を検討するのが賢明です。

パターン3：補助金を活用した導入

IT導入補助金（補助率1/2〜3/4、上限450万円）や小規模事業者持続化補助金（上限50〜200万円）を活用すれば、実質負担を大幅に抑えてデジタルツールを導入できます。申請から交付決定まで2〜3ヶ月かかるため、導入スケジュールに余裕を持って計画することが重要です。

この記事のポイント

建設業界のDX推進において、以下のポイントを押さえておくことが重要です。

自動生成の基本を理解すること
DX推進を適切に活用すること
コストと品質のバランスを常に意識すること
専門家のサポートを積極的に活用すること

デジタル技術を活用した経営を実践する中で、建設業のDX推進｜区画線工事でに関する知識は一朝一夕には身につきません。しかし、基本を押さえて実践を重ねることで、着実にスキルアップが期待できます。当サービス「きゃどチーム」では、区画線CAD図面製作の専門チームが、お客様の課題解決をサポートしています。まずはお気軽にご相談ください。
