駐車場の区画線設計ガイド｜台数を最大化するレイアウト設計と寸法基準
ai株式会社駐車場の区画線設計では、車室寸法・車路幅・駐車角度の3要素が台数を左右する。この記事では、国土交通省の標準寸法から敷地別のシミュレーション、大型車・身障者区画の配置ルールまで、実務で使える設計手法を具体的な数値とともに解説する。

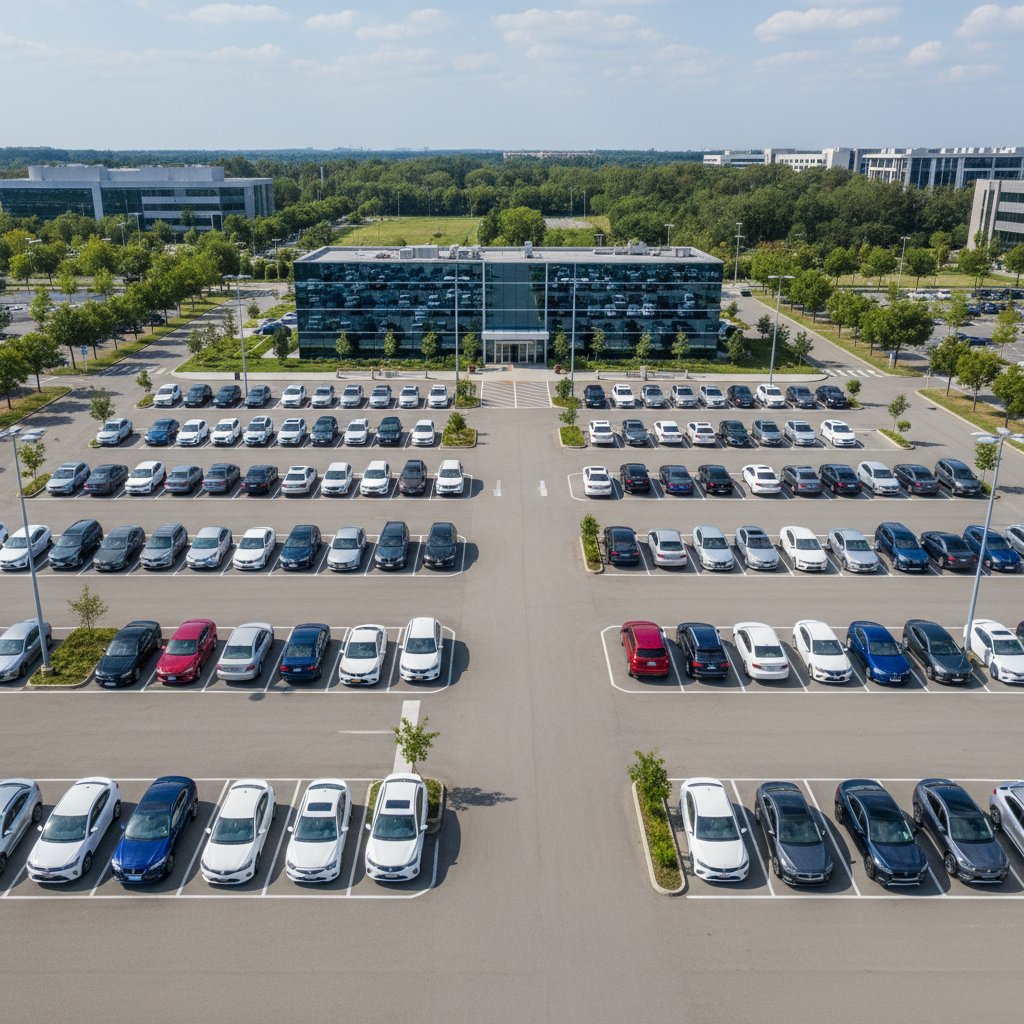

普通車・軽自動車の標準車室寸法
車室寸法の基本は、国土交通省「駐車場設計・施工指針」に準拠する。普通車の標準車室は幅2,500mm×奥行5,000mmが基本だ。ただし、この寸法は最低基準であり、ドアの開閉やカートの通行を考慮すると幅2,700mm以上を確保したい。
軽自動車専用区画は幅2,000mm×奥行3,600mmまで縮小できる。商業施設やマンション駐車場では、全体の20〜30%を軽自動車専用にすることで、同じ敷地面積でも総台数を5〜10%増やせる。
車室の区画線は白線が一般的で、線幅は100mmが標準だ。車室の番号表記には黄色を使うことが多い。区画線の塗料は溶融式（耐久5〜7年）とペイント式（耐久1〜2年）があり、交通量の多い商業施設では溶融式が推奨される。
| 車種区分 | 幅（mm） | 奥行（mm） | 面積（m2） |
|---|---|---|---|
| 普通車（最低基準） | 2,500 | 5,000 | 12.50 |
| 普通車（推奨） | 2,700 | 5,000 | 13.50 |
| 軽自動車専用 | 2,000 | 3,600 | 7.20 |
| 大型車（トラック） | 3,300 | 7,700 | 25.41 |

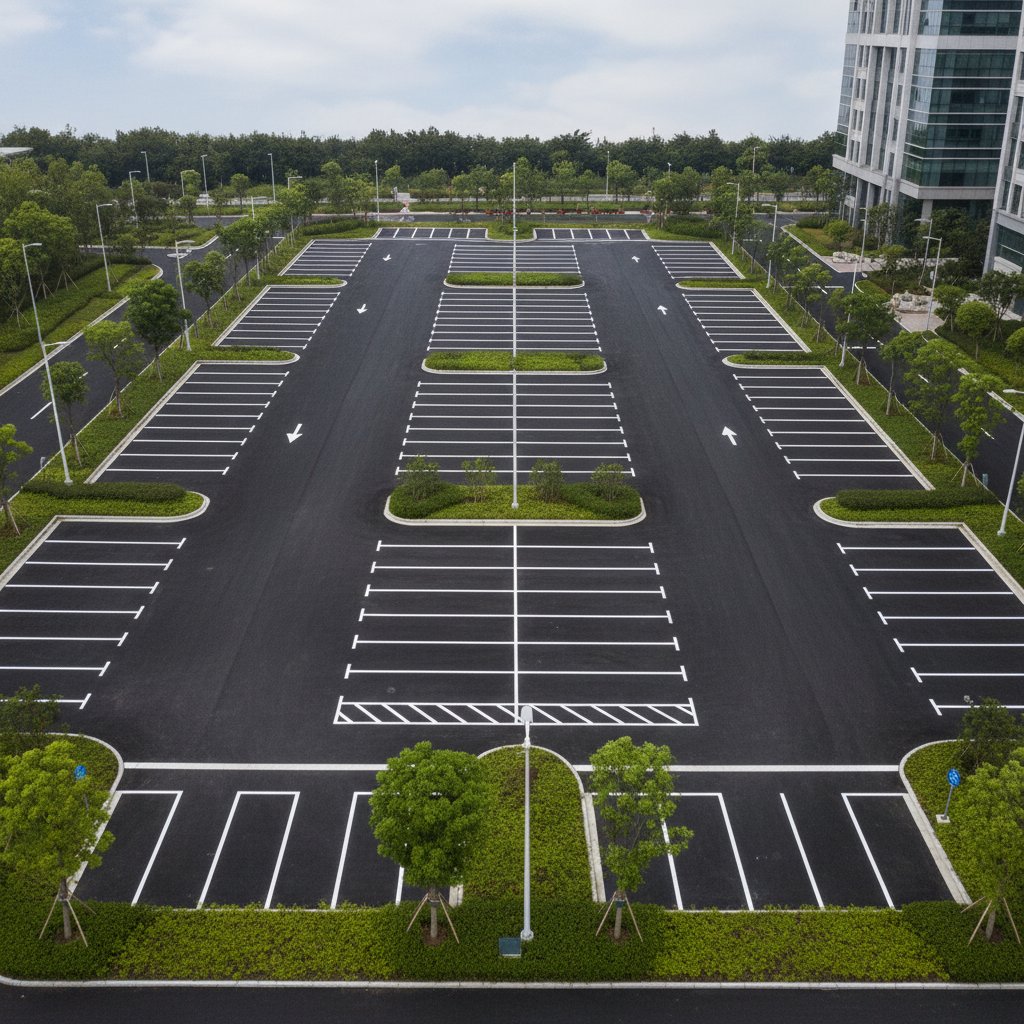

車路幅と車室寸法の設計基準
車路幅は通行方式と駐車角度によって決まる。一方通行の場合は3,500mm以上、対面通行の場合は5,500mm以上が基準だ。車路幅を狭くすれば車室数は増えるが、切り返しが増えて利用者の不満や接触事故につながる。
直角駐車（90度）の場合、車路幅は6,000mmが推奨される。前進で入庫し後退で出庫するケースが多いため、旋回半径を考慮した余裕が必要だ。一方、60度の斜め駐車であれば車路幅は3,500mmで運用でき、一方通行との組み合わせで効率的な動線を作れる。
対面通行の車路では、中央に破線（白・線幅100mm・間隔1,000mm）を引いて車線を分離する。交差部にはカーブミラーの設置と、路面への「徐行」表示（黄色）を組み合わせるのが標準的な安全対策だ。
車路の勾配は、屋外平面駐車場であれば排水のために1〜2%の傾斜をつける。立体駐車場のスロープは最大17%（約10度）が法定上限で、勾配変化部にはすりつけ区間を設ける。

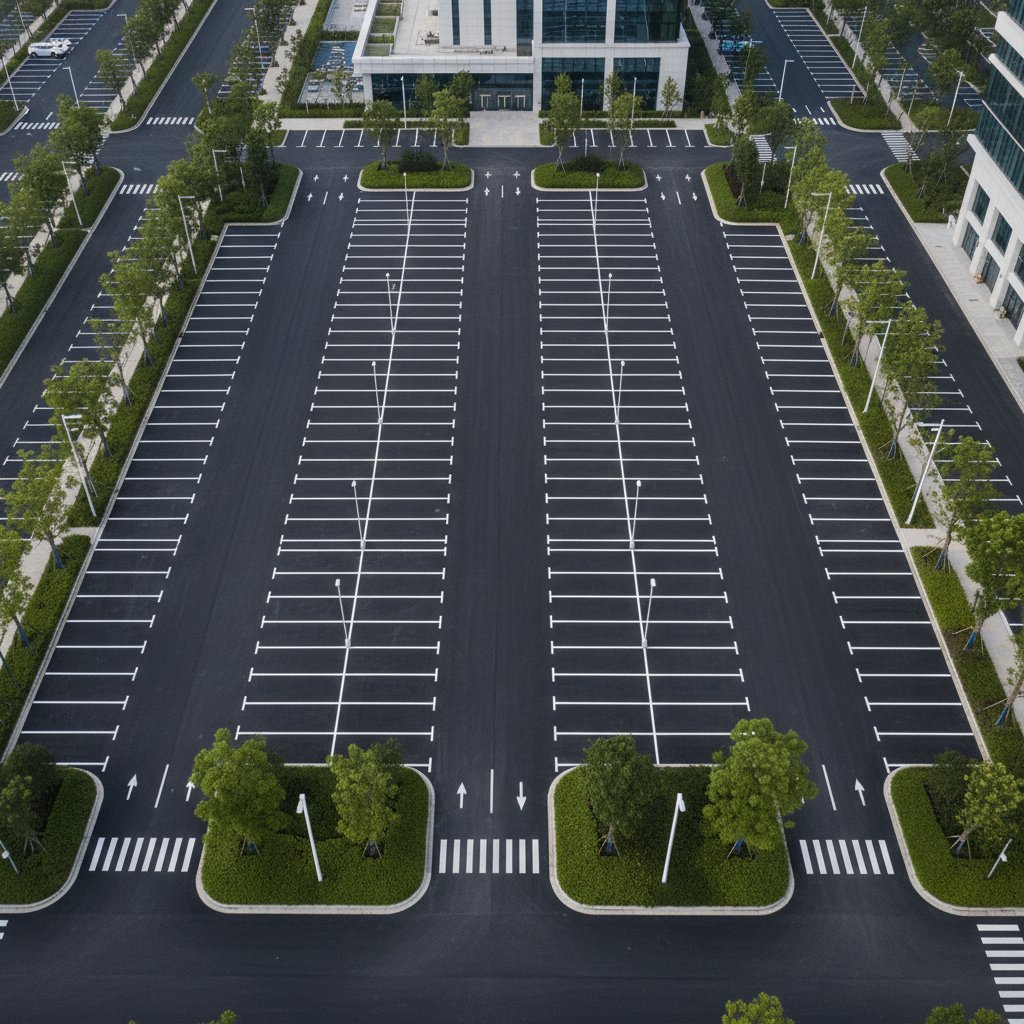

直角駐車と斜め駐車の台数比較｜敷地別シミュレーション
駐車角度の選択は台数に直結する。ここでは幅20m×奥行30m（600m2）の敷地を例に、直角駐車と斜め駐車の台数を比較する。
直角駐車（90度）の場合
車路幅6,000mm＋両側に車室奥行5,000mmずつで、1列あたりの奥行は16,000mm。幅20mに対して車室幅2,500mmで片側8台、両側で16台。奥行30mに1列配置すると16台。残りの奥行14mにもう1列配置は困難なため、合計16台が現実的な上限となる。
斜め駐車（60度）の場合
車室の実効奥行は5,000mm×sin60°＝約4,330mm、実効幅は2,500mm÷sin60°＝約2,887mm。車路幅3,500mmの一方通行で、1列あたりの奥行は約12,160mm。幅20mに約6台、両側で12台。奥行30mに2列配置が可能で、合計約22〜24台を確保できる。
45度駐車の場合
実効奥行は約3,536mm、実効幅は約3,536mm。車路幅3,000mmで運用でき、入出庫がもっとも容易だが、車室の実効幅が広いため台数効率は60度より劣る。同じ敷地で約18〜20台が目安だ。
結論として、敷地が細長い場合は60度の斜め駐車が有利で、正方形に近い敷地では直角駐車のほうが効率的になるケースが多い。敷地形状に応じて複数パターンをCAD上で比較検討するのが確実な方法だ。

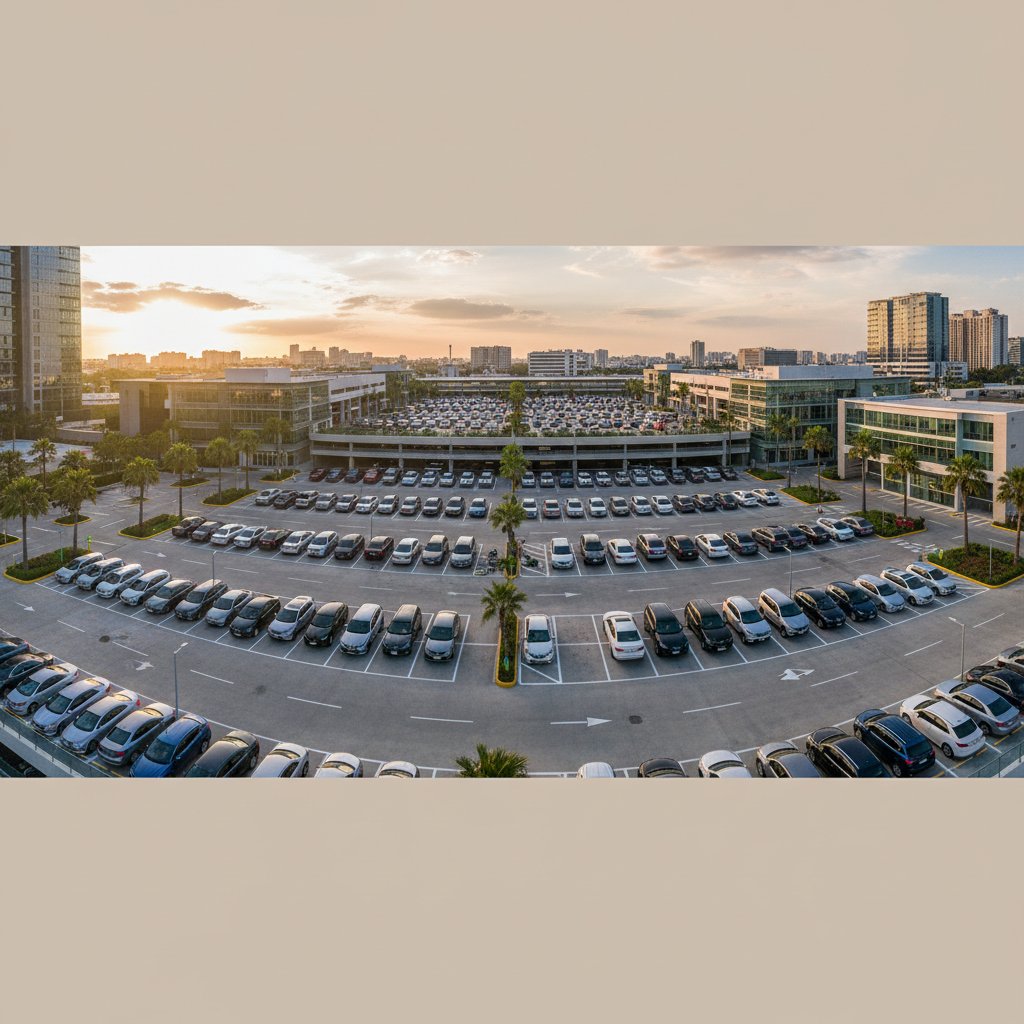

大型車・身障者区画の配置ルール
駐車場法施行令では、路外駐車場に身障者用区画（車いす使用者用駐車施設）の設置が義務付けられている。総駐車台数の2%以上（最低1台）を確保する必要がある。
身障者用区画の寸法は、幅3,500mm×奥行5,000mmが標準だ。通常の車室（幅2,500mm）に加え、車いすの乗降スペースとして片側1,000mm以上の余裕を設ける。この乗降スペースには斜線（ゼブラ）を引いて駐車禁止であることを明示する。
配置は建物入口に最も近い位置が原則で、入口までの動線に段差がないことが条件だ。屋根付きの場合はさらに優先度が上がる。路面には国際シンボルマーク（車いすマーク）を青色で表示し、区画線は白色で引く。マークのサイズは縦1,500mm×横1,300mmが一般的だ。
大型車区画（トラック・バス）は、幅3,300mm×奥行7,700mm以上を確保する。車路幅も8,000mm以上が必要で、旋回半径は外側12,000mm・内側6,500mmを見込む。物流施設やロードサイド店舗では、大型車区画を敷地の端に配置し、普通車の動線と分離するのが安全対策の基本だ。

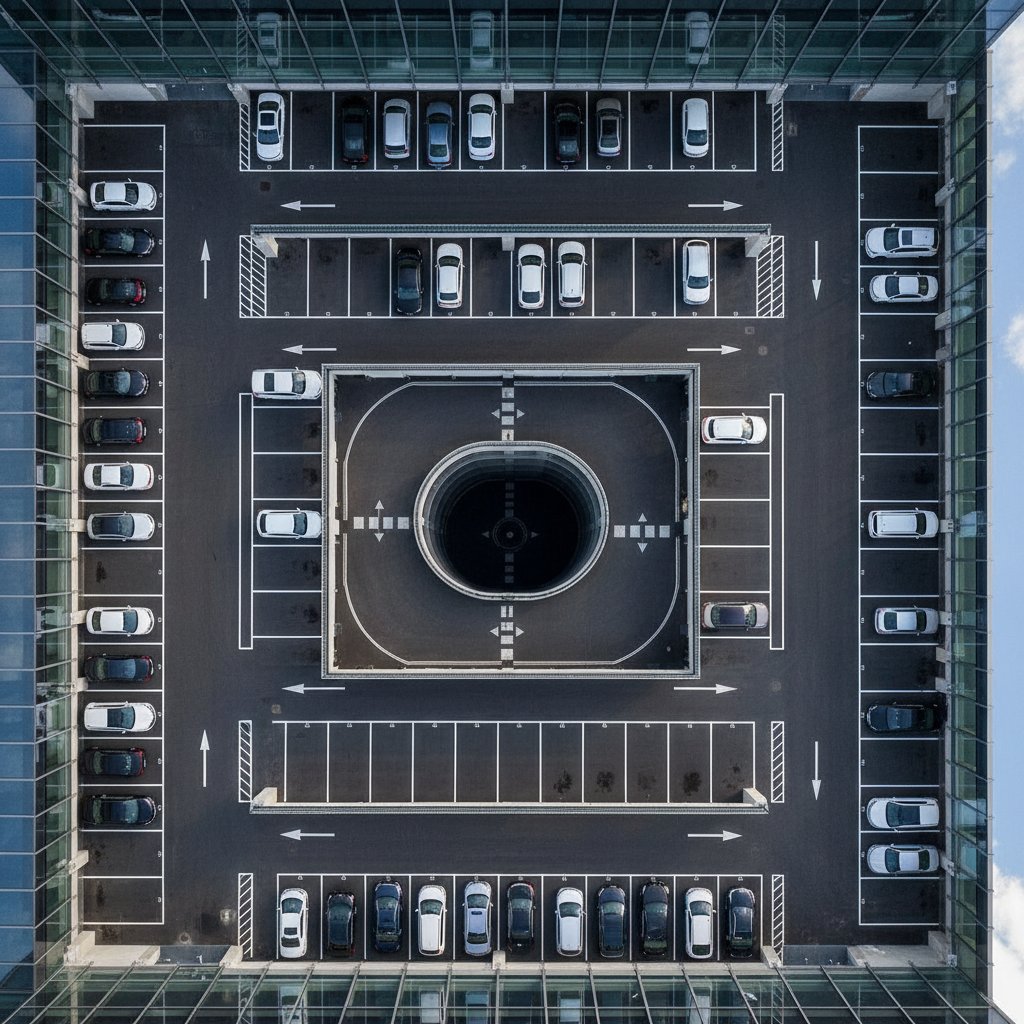

敷地形状別のレイアウト最適化手法
整形地（長方形）であれば車路と車室を平行に配置するだけで済むが、不整形地では工夫が必要になる。三角形や台形の敷地では、鋭角部分に軽自動車専用区画や二輪車駐輪場を配置し、デッドスペースを最小化する。
L字型の敷地では、曲がり角部分を車路の交差点として活用する。交差点部分の路面にはカラー舗装（グリーンやオレンジ）を施し、優先通行方向を矢印で示す。路面矢印の寸法は、長さ3,000mm×幅600mmが視認性の目安だ。
傾斜地では、車路に対して車室を等高線に沿って配置すると、各車室の勾配を最小限に抑えられる。車室内の勾配が5%を超えると、パーキングブレーキの信頼性に影響するため、必要に応じて段切りを行う。
出入口の位置も台数に影響する。前面道路の交通量が多い場合は右折入庫を避け、左折入庫のみの動線とする。出入口幅は最低3,500mm（一方通行）、6,000mm（対面通行）を確保し、歩道からのセットバック距離は2,000mm以上が望ましい。
駐車場内の歩行者動線にも配慮が必要だ。車路と歩行者通路を分離するために、幅1,200mm以上の歩行者専用通路を設け、縁石またはボラード（車止め支柱）で区画する。ボラードの間隔は1,500mmが標準で、車両の進入を防ぎつつ車いすが通過できる幅を確保する。
植栽帯やアイランド（島状の区画）を車路の端に配置すると、視覚的な誘導効果に加えて雨水の浸透機能も持たせられる。アイランドの幅は最低1,800mm、植栽を入れる場合は2,400mm以上が管理上の目安になる。
CAD図面作成時の区画線設計チェックリスト
駐車場の区画線をCAD図面に落とし込む際、以下のポイントを確認しておくと施工時の手戻りを防げる。
- 車室寸法: 普通車2,500mm×5,000mm以上、軽自動車2,000mm×3,600mm以上が確保されているか
- 車路幅: 一方通行3,500mm以上、対面通行5,500mm以上。直角駐車の場合は6,000mm以上か
- 身障者区画: 総台数の2%以上を確保し、建物入口に最も近い位置に配置しているか
- 大型車区画: 3,300mm×7,700mm以上の寸法と、車路幅8,000mm以上を確保しているか
- 出入口: 前面道路との接続部で隅切り・セットバックを確保しているか
- 路面表示: 矢印・番号・車いすマーク・「徐行」表示の位置とサイズが図面に反映されているか
- 勾配: 車室内勾配5%以下、スロープ勾配17%以下を満たしているか
図面はDXF形式で作成し、レイヤーを区画線・路面表示・寸法線・注記に分けて管理すると、施工業者との情報共有がスムーズになる。1/100または1/200の縮尺で出力し、主要寸法は必ず寸法線で明示する。
